Cechy programu CAGILA
CAGILA jest innowacyjnym systemem programowania CNC wraz z zoptymalizowanymi funkcjami opracowanymi w szczególności dla
- cięcia laserowego
- cięcia strumieniem wody
- cięcia plazmą
System CAD zapewnia skuteczne przygotowanie danych wraz z modułami dla przetwarzania CNC mikro i makro:
Interfejs użytkownika i interfejs CAD TOP
prosty w użyciu interfejs użytkownika

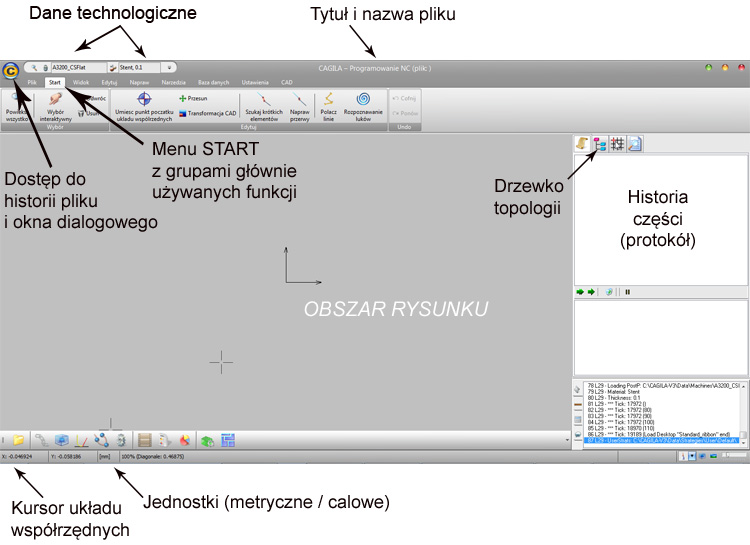

Łatwy do nauki interfejs użytkownika z „taśmową – ikona po ikonie” technologią pozwalającą na rozpoczęcie programowania CNC w kilka minut. Pasek narzędzi CNC oprowadza Cię właściwie automatycznie tylko w 6 krokach od pliku CAD do danych CNC. Przykładowe pliki, filmy oraz materiały szkoleniowe to poszczególne wskazówki zarówno dla początkujących jak i zaawansowanych użytkowników.
Interfejs CAD
Solidny interfejs CAD dostarcza dane importowane z różnych dziedzin aplikacji, takich jak: inżynieria, projektowanie, elektronika, dane medyczne. Wymiana danych z popularnymi
- Systemami CAD: AutoCAD 2016 DXF/DWG, 2D-IGES 5.3, Postscript EPS/PDF/AI, Gerber RS274X, HPGL/PLT, Trumpf-GEO, CAGILA CDM
- Formatami danych CNC: kod G CNC, Aerotech A3200 NSC/DAT, DSPCNC3, format Swisstec z podglądem
- Formatami tekstowymi: czcionki-TTF (moduł czcionek TTF), DXF/DWG, tekst IGES
Szybkie przygotowanie danych CAD TOP
zaawansowane funkcje naprawcze
Złożone dane CAD nawet ze 100 000 elementów są analizowane i naprawiane w krótkim czasie. Dla uszkodzonych danych z przerwami, przecięciami, identycznymi oraz nachodzącymi się elementami CAGILA oferuje zaawansowane funkcje korekcyjne, które są w stanie naprawić przerwy oraz przecięcia które z kolei nie mogą być poprawione poprzez standardowe funkcje „przytnij/wydłuż”.
przekształcenie i optymalizacja krzywej
Specjalne oznaczenia w programie CAGILA to przekształcenia i optymalizacja krzywej. Dane geometryczne z zewnętrznych systemów CAD często składają się z krzywych (splajny, elipsy, polilinie, itp.), które mogą być przekształcone w systemie CAGILA na dostosowane CNC styczne łuki i linie:
przekształcenie splajnów oraz elips w styczne łuki
Splajny i elipsy mogą być przekształcone na dostosowane CNC styczne łuki. Na zdjęciu obok parametry własne konturu mogą być określone ujawniając przybliżenie krzywej oraz liczbę elementów.
przekształcenie polilinii na dostosowane CNC łuki
Polilinie mogą być przekształcone na dostosowane CNC łuki poprzez funkcję „rozpoznawania łuku” by wygenerować bardziej wygładzone krzywe z mniejszą liczbą elementów. Zdjęcie dodatkowo pokazuje redukcję elementów, która może być użyteczna dla starszych sterowników CNC z mniejszą pamięcią.
automatyczne rozpoznawanie identycznych konturów
Dla łatwego ustawiania wejść/wyjść, a także by zmniejszyć rozmiar kodu CNC, CAGILA zapewnia automatyczne rozpoznawanie identycznych konturów, które mogą być przetworzone jako pliki podprogramów w sterowniku CNC.
3D processing
The CAGILA 3D module supports 2 to 5 axis programming of 3D CAD data. Tool path and laser beam orientation is directly extracted from the 3D CAD data model. In addition to NC programming with laser tool heads also scanners are supported (e.g. ablation of 3D CAD data by slicing). CAGILA provides import interfaces for native 3D formats like SolidWorks®, Autodesk® Inventor®, NX® (Siemens PLM), Unigraphics®, Pro/ENGINEER®, CATIA®, Solid Edge®, Parasolid®, ACIS® as well as standard formats like STEP, IGES, VDA-FS.
Innowacyjna technologia procesu TOP
technologia wielopolowa
Innowacyjną cechą programu CAGILA jest wielopolowa technologia, która zapewnia prosty podział konturów na złożone wejścia i wyjścia. Poprzez proste kliknięcie myszką kontury mogą być podzielone na dowolną liczbę pojedynczych cięć, pozwalając na złożone przetwarzanie z dowolną kolejnością.
automatyczne rozpoznawanie powtórzonych sekwencji procesu
Złożone elementy z dużą ilością konturów czasem muszą być cyklicznie przetworzone z zadaną kolejnością. Takie powtarzane kolejności procesu są automatycznie rozpoznawane przez system CAGILA i mogą być łatwo kopiowane.
Innovative functions
CAGILA provides high speed perforation / drilling of faces as well as an intelligent path planning for parallel processing of large contours by several lasers (e.g. cutting of filters from a textile coil by 4 laser scanners).
Zoptymalizowany post procesor CNC, symulacja CNC oraz modyfikowalny raport TOP
wysoko zoptymalizowany post procesor CNC
Post procesor CNC - wysoko zoptymalizowany algorytm dla sterownika CNC korzystający ze zmiennych, funkcji pętli CNC oraz różnych strategii cięcia, takich jak specjalne przetwarzanie małych promieni czy też konturów. Kompensacja promieniowa lasera jest obliczana na w pełni przygotowanym rysunku, umożliwiając proste przełączanie między różnymi maszynami jeśli to konieczne.
Symulacja CNC
Moduł symulacji CNC w programie CAGILA zapewnia analizę graficzną oraz przekształcenie odwrotne istniejących plików CNC. Dwukierunkowy interfejs pozwala użytkownikowi na zidentyfikowanie poszczególnych elementów rysunku w kodzie CNC, opcje ręcznej edycji zapewniają pełną kontrolę nad wynikiem.
edytowalny raport
Edytowalny raport może być wygenerowany dla każdego przykładu, tworząc dokumentację tak prosto, jak proste kliknięcie myszką.
Wiele innowacyjnych modułów TOP
Czcionki TrueType (TTF)
Standardowe przygotowanie dostosowanych CNC czcionek Windows TrueType (TTF) jest czasochłonnym problemem. CAGILA oferuje moduł czcionek TTF dla bezpośredniego wprowadzenia tekstu pożądanej czcionki, która będzie automatycznie przekształcona na dostosowane CNC styczne łuki i linie.
moduł 4-osiowy
CAGILA posiada moduł jednoczesnego 4-osiowego cięcia, stworzony w szczególności dla cięcia na walcu. Interfejs użytkownika pozostawia rozwinięcie 2D pozwalające na automatyczną lub interaktywną definicję kątów natarcia.
4-osiowy post procesor zawiera kinematyczny i techniczny proces weryfikacji dla wszystkich konturów. Symulacja 3D Open-GL zapewnia graficzną analizę pliku programu CNC pokazującą walec, głowicę laserową oraz tuleję.
Analizator CNC
Podczas gdy typowe systemy programowania są ograniczone do eksportowania programów CNC, Analizator CNC może importować ścieżki wykonawcze wykonane przez maszynę (np. Aerotech A3200). Różnice między rysunkiem CAD, pożądaną ścieżką CNC oraz właściwie zrealizowanych ścieżek wykonawczych mogą być analizowane i wizualizowane poprzez wybór dozwolonych odchyłek.
kreator części
Kreator Części obsługuje generowanie i modyfikację pełnej rodziny elementów w kilka sekund. Interfejs prostego „przeciągnięcia i puszczenia” pozwala Ci w prosty sposób łączyć podstawowe obiekty tak, by wygenerować kompleksowe projekty parametryczne.
rozkrój
Wysoko wydajny moduł rozkroju zapewnia znakomite wyniki rozmieszczanych elementów na dowolnie ukształtowanych arkuszach, włączając okrągłe pola oraz arkusze z defektami powierzchni - oszczędzając czas i materiał.
„Parkiet” nester jest zoptymalizowany dla rozmieszczania pojedynczej części. Wykonując najlepszy rezultat dla rozkroju pojedynczej części także „parkiet” nester zapewnia oszczędności czasu i materiału.
wektorowy raster
CAGILA posiada moduł do w pełni automatycznego przekształcania graficznego rastera (pliki BMP) na dane wektorowe dostosowane do programowania CNC. Moduł ten zapewnia kilka funkcji przygotowawczych rastera graficznego, włączając rozpoznawanie albo kształtów konturu albo obrysów bitmap oraz przekształcenie ich w zoptymalizowane linie i łuki elementów. Opcjonalne funkcje wypełniania i kreskowania mogą być użyte do grawerowania, procesu ablacji i usuwania.
Wsparcie oraz serwis telefoniczny TOP
wsparcie i serwis telefoniczny
Doskonały serwis telefoniczny i aktualizacyjny korzystający z innowacyjnej technologii zdalnego pulpitu. Natychmiastowe odpowiedzi na pytania i problemy poprzez e-mail, telefon lub internet. Użytkownicy z całego świata doceniają serwis klienta dla programu CAGILA firmy CAM-Service. Sprawdź nas!
